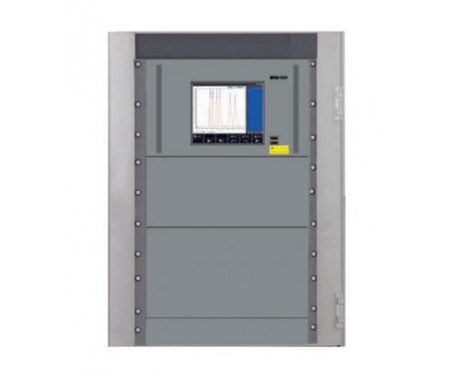

产品概述

痕量挥发性有机物实时在线检测质谱仪（PTR-MS）由中国科学院经过数年科技攻关自主研发产品，产品可长期无人值守稳定运行 关键指标已达到同类产自水平，除了常规反应离子H30＋NH/、0/或者NO+有机物可供选择以外，可升级为OH一反应离子（成熟技术同时监测有机物和无机物）。特别适合污染源周边空气、大气、道边尾气中挥发性有机污染物的实时在线监测与预警。

技术特点

• 响应时间达秒量级可实时在线检测

• 检测* 可至ppt量级，实现痕量检测

• 碎片离子少结果分析简单

• 量测量· 不需要定标

• 线性好跨越ppt~ppm

• 直接进样不需要对样品进行处理

• 选择性好质子亲和势大于水的vocs才能 被检测到 ， 不受空气中02、N2、CO2、Ar等的影响

技术原理

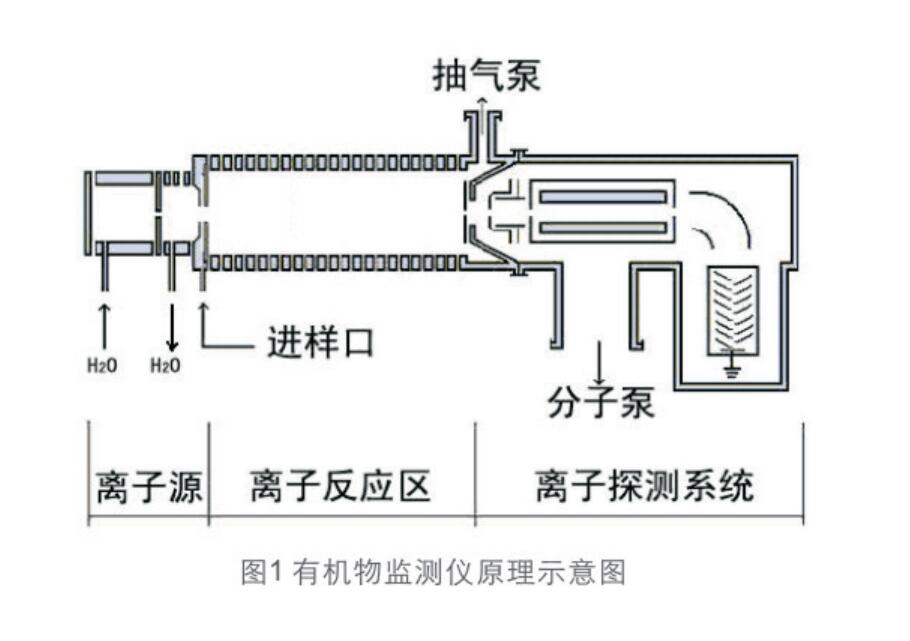

系统原理图如图1所示 ， 主要由离子源、离子－分子反应流动管离子反应区、以及四极质谱离子探测系统组成。利用离子源制备的母体离子比O+与进样口加入的空气中的挥发性有机物(VOCs)进行离子－分子反应，反应区施加适当电场可增加离子－分子碰撞能量，阻止团簇离子的产生，使得每种VOC分子M被离子化为单一 的MH+离子 ， 通过质谱（四极质谱或其他质谱）对各种离子的计数测量，完成对VOCS的检测。

研究表明 ， 空气主要成 分02、N2、CO2、Ar等均不与凡O+离子发生反应，但大多数VOE分子M与Hp+离子可以发生质子转移反应

应用领域

•环境检测：可对大气、水、土壤中的挥发性有机物（或各种类型毒气制剂）进行直接或间接检测。

• 医疗应用：通过检测呼出气体中的VOCS研究新陈代谢过程以及诊断疾病。

• 公共安全 ：可对炸药、危险化学品等危险品快速痕量检测。

• 食品研究 ：检测食品中的vocs可以了解食物的新鲜程度等实现食品安全监控；监测水果散发出来的 vocs可以了解水果的成熟情况。

• 其它应用 ：工业上的应用可以通过VOCS的检测来控制药物的提取质量 ， 农业上研究堆肥的vocs。

系统参数

工作原理：质子转移反应质谱(PTR-MS)

反应离子种类：可选择H30+(标自己）、NH/、0或NO+(可升级为OH-)

检测有机物种类 ：《大气污染物综合排放标准》、《恶臭污染物排放标准》中的挥发性高机污染物：苯类、胺类、醛类、酚类、腈类、醇类、醚类、硫化物、酮类等，化学毒剂等 检测方式 空气直接吸入进行测量（不需要采样浓缩）

检测浓度范围: 1000ppt-10ppm

响应时间 ：1秒

质量范围 ：1-300amu

质量分析器： 四极质谱

稳定性：波动（士3%(连续运行1个月）

预热时间 ：10分钟

设备接口： USS

重量约：130kg

尺寸： 120 x 62 x85cm

电源： 220v/50Hz

功率：启动<1.2kW运行<0.8kW

工作气压 ：500~1200mbar
