原理

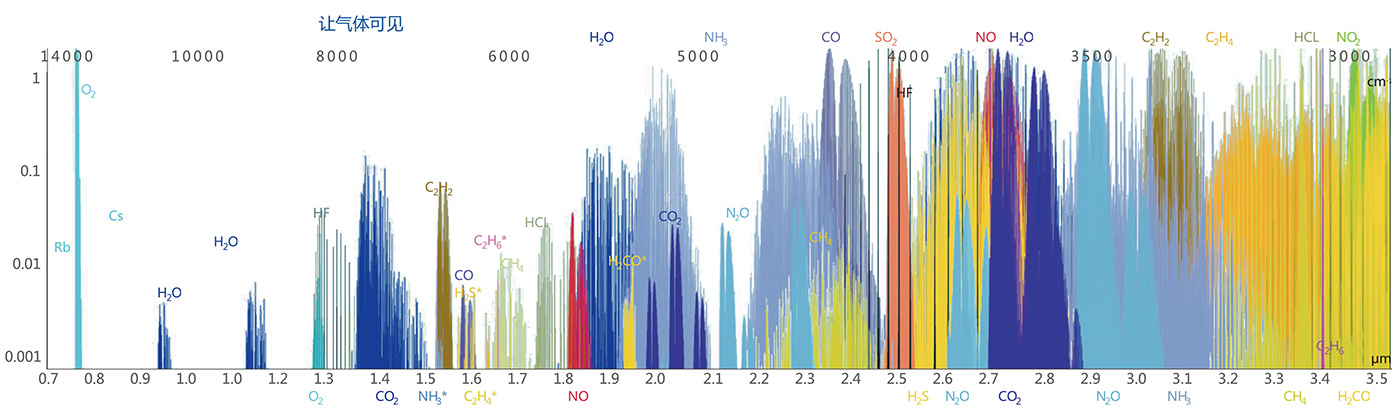

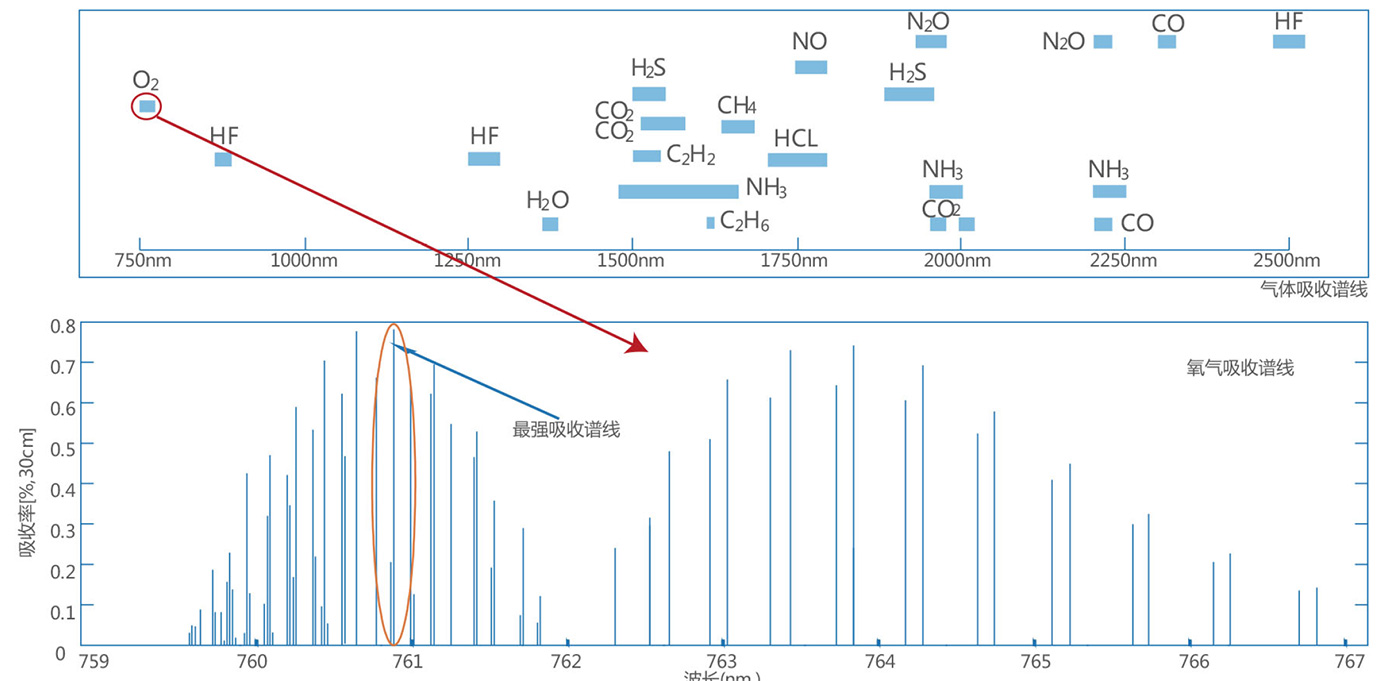

自然界中,每种气体都会吸收特定波长的光,当光谱发射的特定波长的光束在穿过测量管时,被被测气体选频吸收,从而导致光强度产生衰减,输出光将减弱或缺失这些波长成分,在光谱学上,通过气体的吸收谱线的构成,可以分辨物质的组分。于是系统利用不同气体成分均有不同的特征吸收谱线及气体浓度和红外或激光吸收光谱之间存在的Beer-Lamber关系,通过检测吸收谱线的吸收大小(即光强度衰减信息)就可以获得被测气体的浓度。

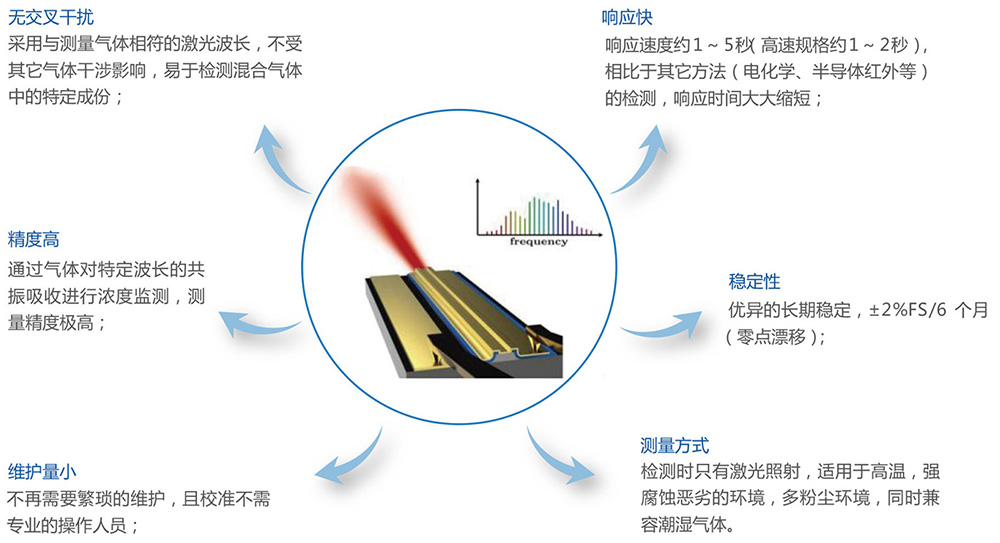

特点

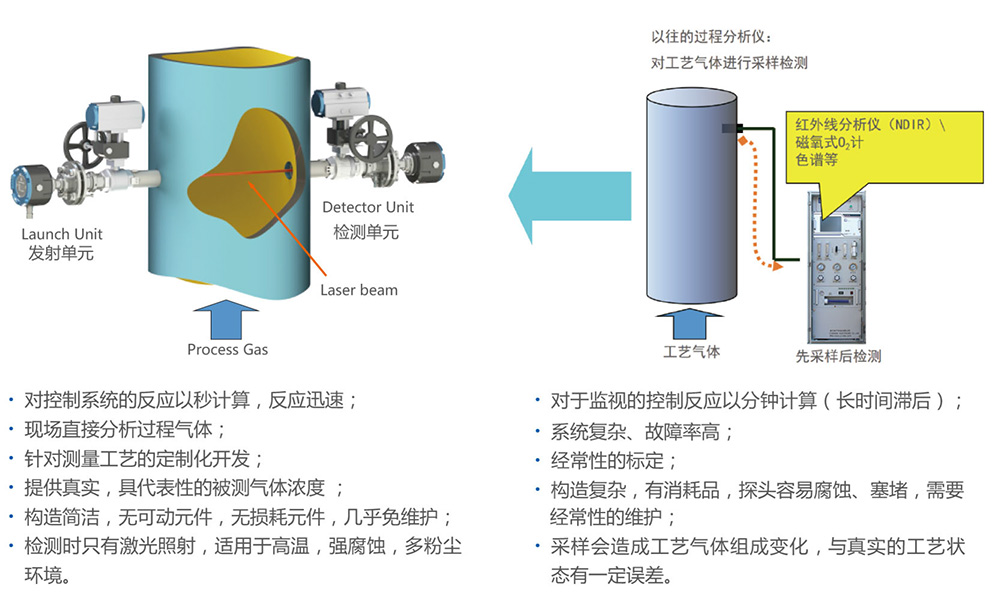

为什么原位测量是您的

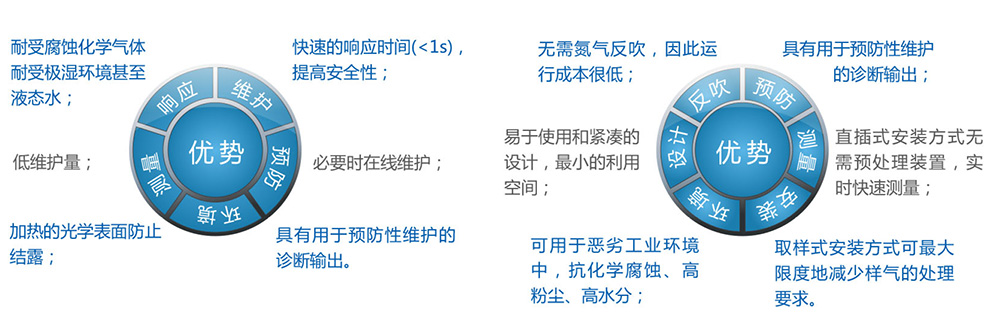

原位安装的优势

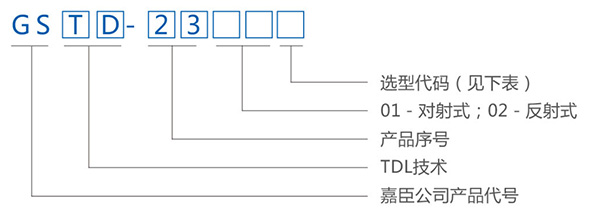

型号命名规则

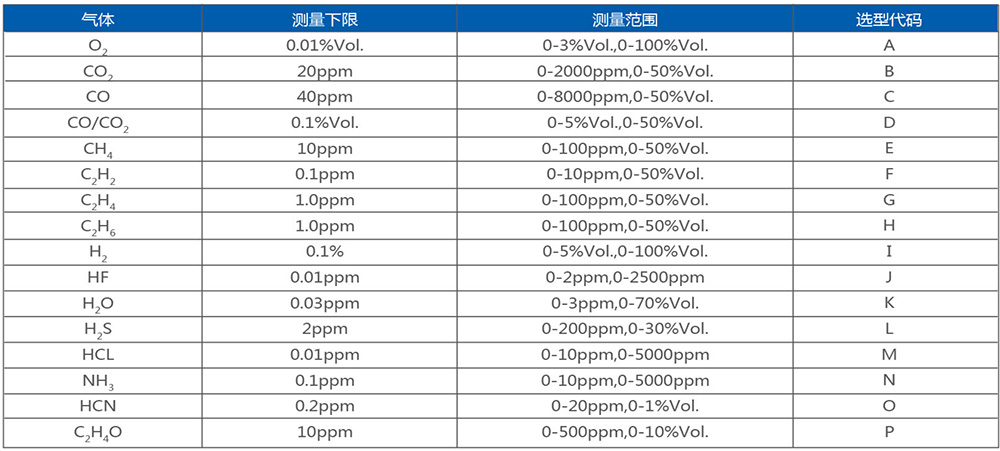

2301选型规格(测量组分及测量范围)
注:1、以上部分测量气体指标,其它气体可根据用户需要定制;
2、具体量程可根据用户需要设定;
3、测量气体温度0-1200℃可选,常规型0-400℃;
4、表中浓度小/量程为测量光程长(烟道/工艺管道)1m时。

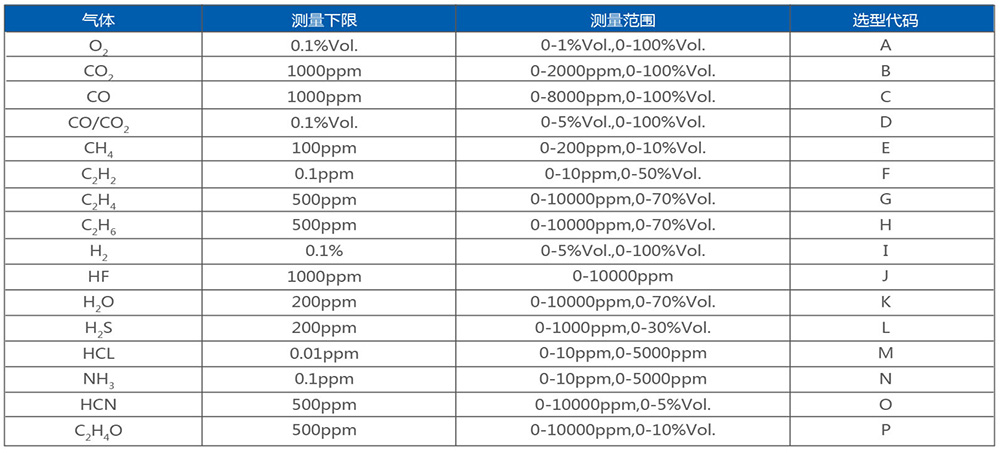

2302选型规格(测量组分及测量范围)
注:1、以上为部分测量气体指标,其他气体可根据用户需要定制;
2、具体量程可根据用户需要设定。

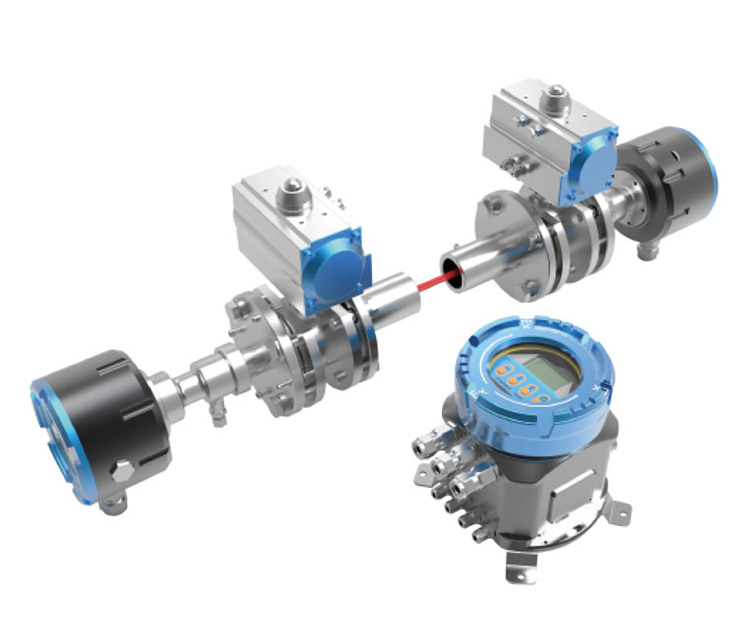

产品概述
GSTD-2301高性能单路(对射式)激光气体监测仪设计用于多种排放物监测和过程控制。是利用的可调谐二极管激光(TDLS)技术的一种高性能的光学分析仪它响应时间快速,在原位式测量中一般小于2秒,可以消除任何取样系统的延迟时间。
产品特点
●全新一代智能激光技术,SL2安全认证;
●的EPC流量控制技术,更省氮气;
●全自动光路保护系统,不仅稳,而且更准;
●防爆触摸屏技术,不怕雨滴油污;
●反应迅速:对控制系统的反应以秒计算;
●针对测量工艺的定制化开发;
●构造简洁,无可动元件,无损耗元件,免维护;
●检测时只有激光照射,适用于高温,强腐蚀,多粉尘环境。
技术指标
性能
线性误差:±1%FS
重复性:≤1%
量程漂移:±1%FS/半年
响应时间:T90小于10s
维护周期:≤2次/年,清洁光学镜片
标定周期≤2次/年
模拟输出信号
数量:1组
模拟输出模式:4-20mA
允许负载:小于500Ω
报警输出
数量:2组(一组浓度报警,一组状态报警)
继电器触点容量:24VDC,0.2A
通讯
数量:1组
通讯方式:RS485(标配)/RS232(选配)
工作环境
环境温度:-20~+60°C
环境湿度:小于90%RH
机械数据
防爆级别:Exd IIC T6 Gb
安全认证:SIL2
重量:发射单元+接收单元+校准工装:净重约13.5kg,吹扫单元:净重约8.0kg
电气数据
供电电源:直流:24VDC(标配)
交流:100~240VAC,50/60Hz(选配)
分析仪功耗:不超过20VA
连接
气路接口:G1/4"-Φ6不锈钢管接头(可以选配)
的EPC吹扫技术
可获取的吹扫流速比,以达到防护;
数字式闭环控制,超高的控制精度,重复性以及可靠性,光路系统不被污染;
无级压力调节,为光路系统提供稳定的吹扫气压力;
不受气源压力波动的影响,当吹扫气源关断或故障时发出报警指令,同时自动关闭光路系统。

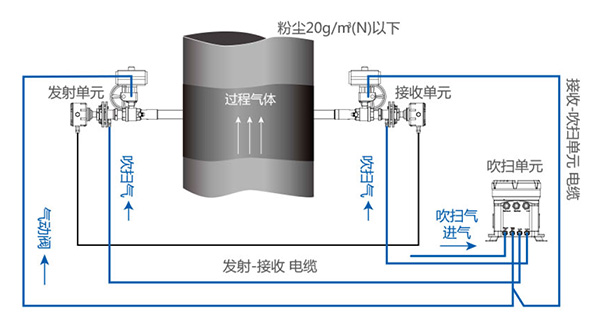

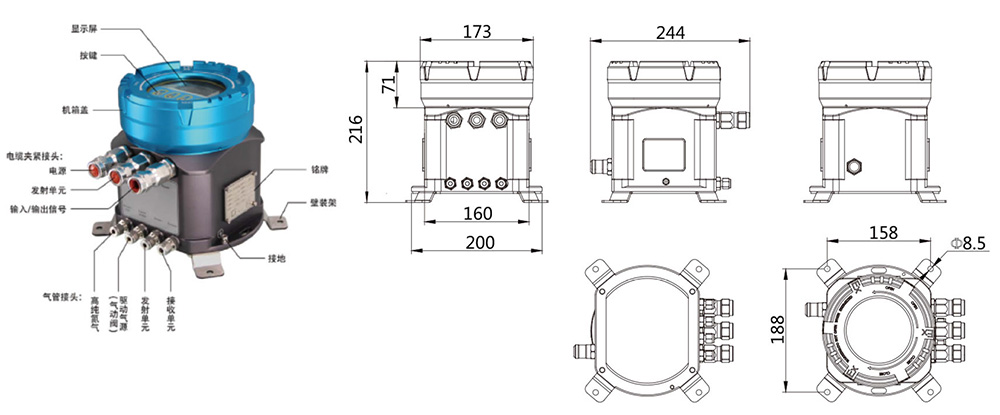

控制单元
吹扫单元不仅为发射单元和接收单元提供吹扫气源,它还具有数据处理与控制,可显示被测气体浓度,以及对分析仪参数的修改,模拟信号、报警信号和通讯信号的输出等。

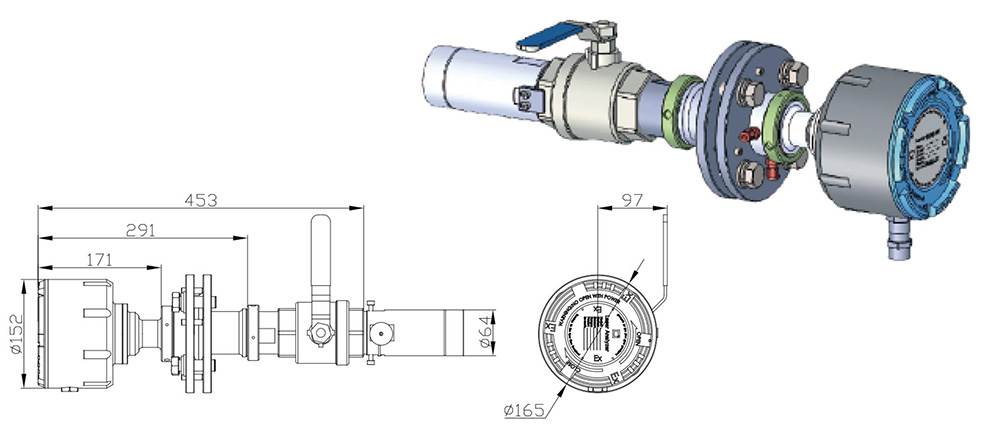

收/发单元

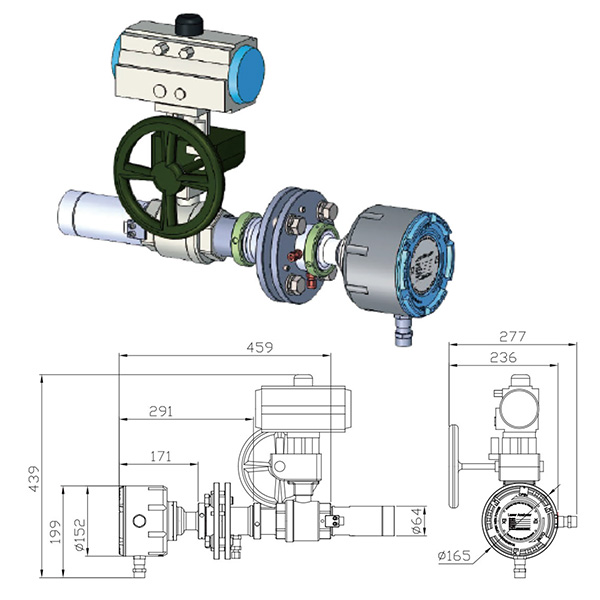

标准型
特点:对分析仪主机收/发单元进行清洁或其他维护时,法兰根部阀组可以有效的隔绝工艺管道,同时关闭光路系统,杜绝危险气体泄漏及光路系统被污染,产生维护量的可能。
增强型
特点:当吹扫气源关断或故障时发出报警指令,同时自动关闭收/发单元,有效保护光路系统不被污染,延长收/发单元的使用寿命,减少维护成本。

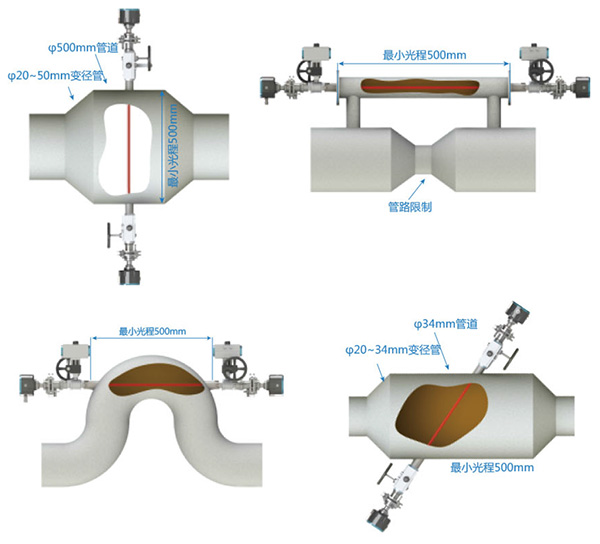

原位安装

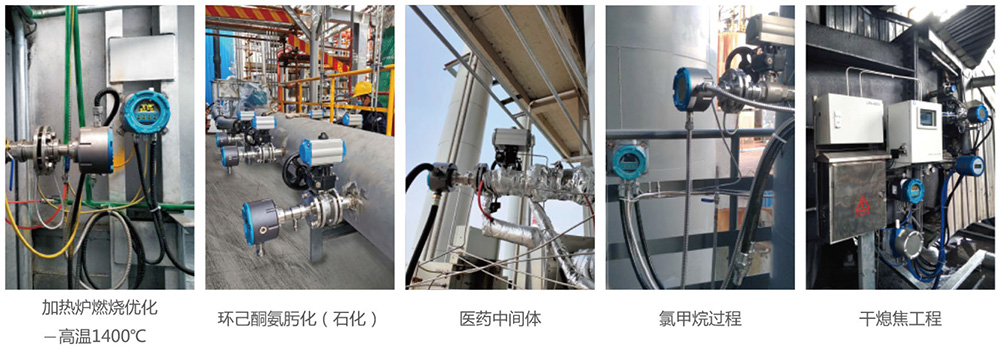

产品案例

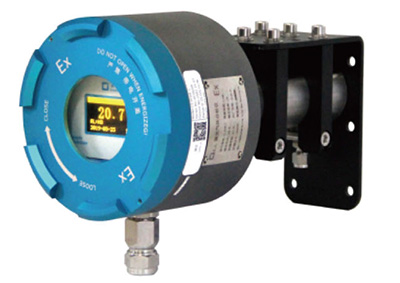

产品概述
在化工、石化和炼油企业中,可调谐二极管激光分析仪(TDL)正日益普及。它高度可靠,维护工作量小,使其成为用户的气体分析技术,是一种运用固态激光光源的非接触式光学测量方式。因此,光源能够不受污染物和腐蚀性气体的影响,无需日常维护。
取样式TDL
取样式气体测量系统通常在每时每刻过程安全和惰化效果方面发挥着重要作用。因此,它们必须能经受住苛刻的环境,冷凝水、粉尘、腐蚀性气体、振动等,在安全监控中,分析仪的可靠性是至关重要的,为了使其性能维持在水平,必须克服取样式分析薄弱的环节,同时减少维护工作。
内联型(原位TDL)
原位TDL通常采用双侧安装式设计,但这不能作为定律。内联式TDL能够有效克服安装上的困难。探头是激光器中的一部分,伸入过程气体中。对于内联式TDL二极管激光器和检测器位于管道的同一侧。发射的激光束被反射镜反射回探测器,因此实现了无需对光路的工作。
技术指标
性能
线性误差:±1%FS
温度漂移:±2%读数
稳定性:±1%读数/年
零点漂移:±0.1%年
测量的反应时间:3秒
静止空气中的扩散反应时间:T63/T90
不带过滤器 10秒/20秒
不锈钢网过滤器 10秒/25秒
不锈钢网和PTFE过滤器 30秒/70秒
不带压力补偿的压力漂移:0.8~1.2bar-2%读数
1.2~1.4bar-5%读数
压力补偿准确度:±0.25%读数
背景气体补偿准确度:
0~50%浓度C 0±0.5%读数
0~300g/m3水含量(Td=80°℃)±1%读数
模拟输出
模拟输出:1路
模拟输出模式:4-20mA/0-20mA/0-1V/0-5V/0-10V/1-5V支持软件切换
允许负载:小于500Ω
报警输出
报警点:1个
继电器触点容量:24VDC,0.2A
通讯
外部通讯:RS485(标配)/RS232(选配)
工作环境
环境温度:电气模块:-20~+50℃
探头:-20~+80℃
存储温度:-20~+60℃
工作压力范围:0.8~1.4bar
探头压力范围:5bar
环境湿度:小于90%RH
机械数据
防护等级:IP64
防爆级别:Exd IIC T6 Gb
安全认证:SIL2
电气外壳:铝合金材料
探头材料:316不锈钢
电气数据
电源输入范围:24VDC≥0.5A
分析仪功耗:不超过10VA
连接
过线接头:1个电缆夹紧接头
进气、出气接口:G1/4"-Φ6卡塑接头(可以选配)

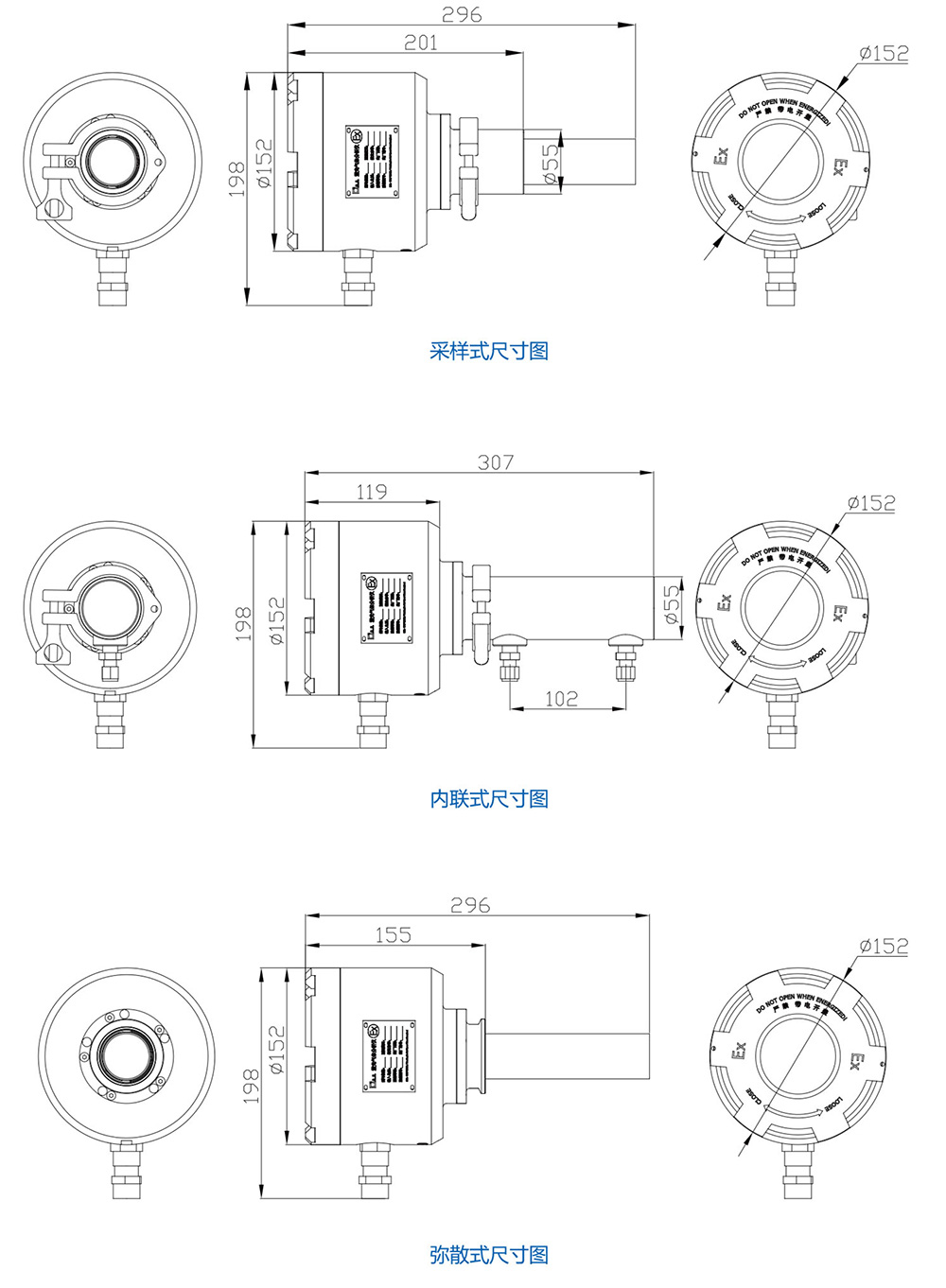

外形尺寸
安装示例

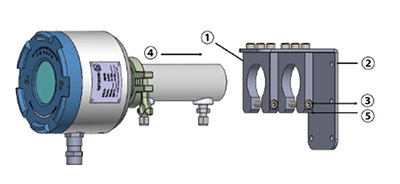

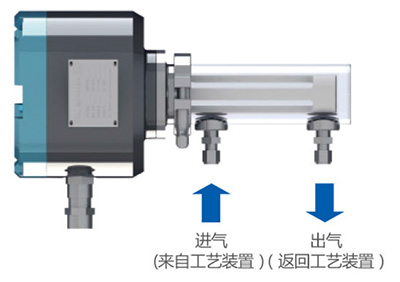

带采样室的安装
图中各部分编号如下:
①将两个C型支架固定在L型支架内侧
②将L支架固定在墙壁或者金属板上;
③松开C型支架开口处的螺栓;
④将采样室放入C型支架的“C位”,使采样室底部接触到L型支架的立面;
⑤拧紧螺栓,C型支架将采样室夹紧。
壁装架的安装方向可以旋转90°进行安装。

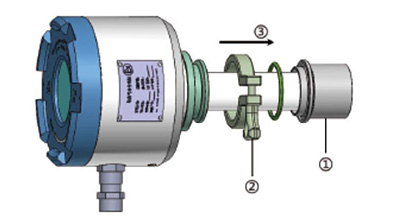

内联安装
图中各部分编号如下:
①将内联套件焊接在内联装置上;
②将检测探头插入内联套件;
③用卡箍固定法兰盘,法兰盘之间必须放入密封圈。

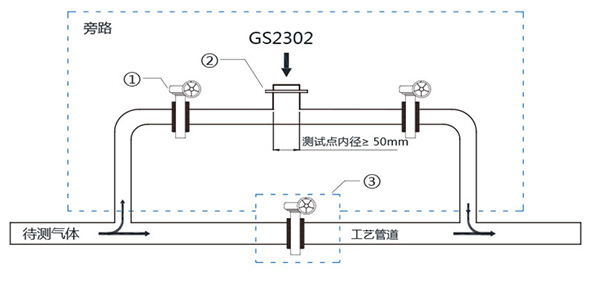

旁路安装
图中:①阀门;②内联套件;③工艺管道主路上的阀门
注:内联安装采用的法兰是特制法兰;弥散型的安装方式需要用户定制,所以在订货时请与我们的技术工程师联系。
产品特点
·激光源与检测器合二为一;
·无需对焦;
·降低安装成本,易于调试;

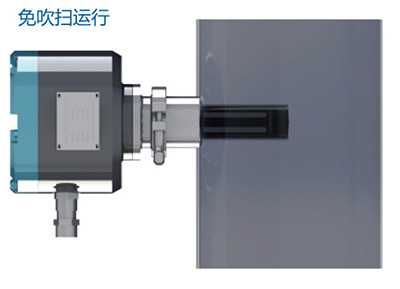

·创新型过滤设计,无需吹扫气体;
·即使在高粉尘环境中依然实现稳定测量。

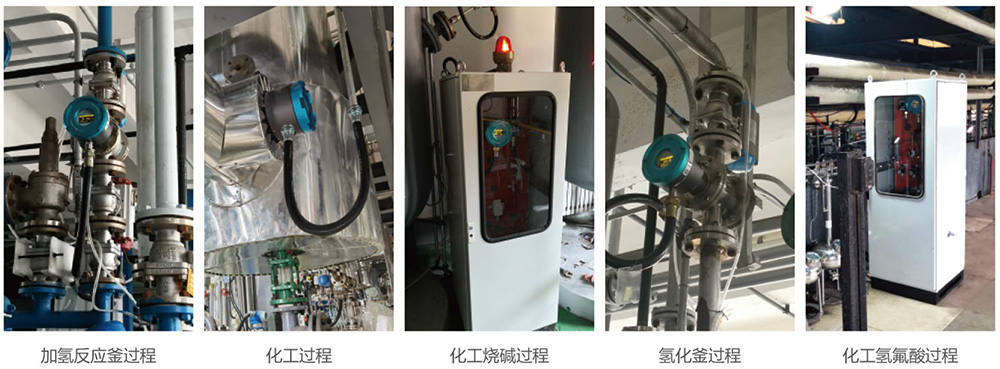

产品案例

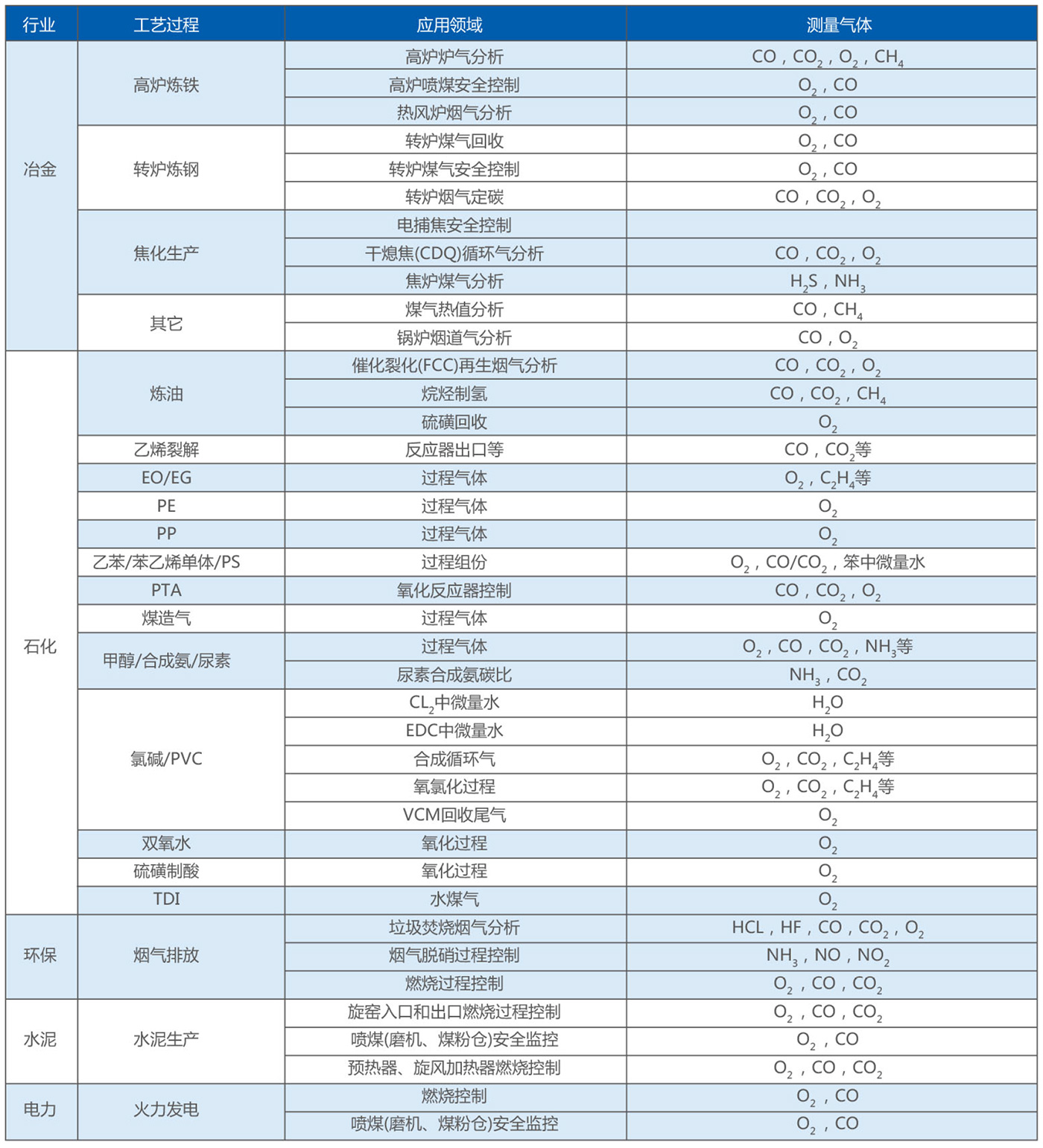

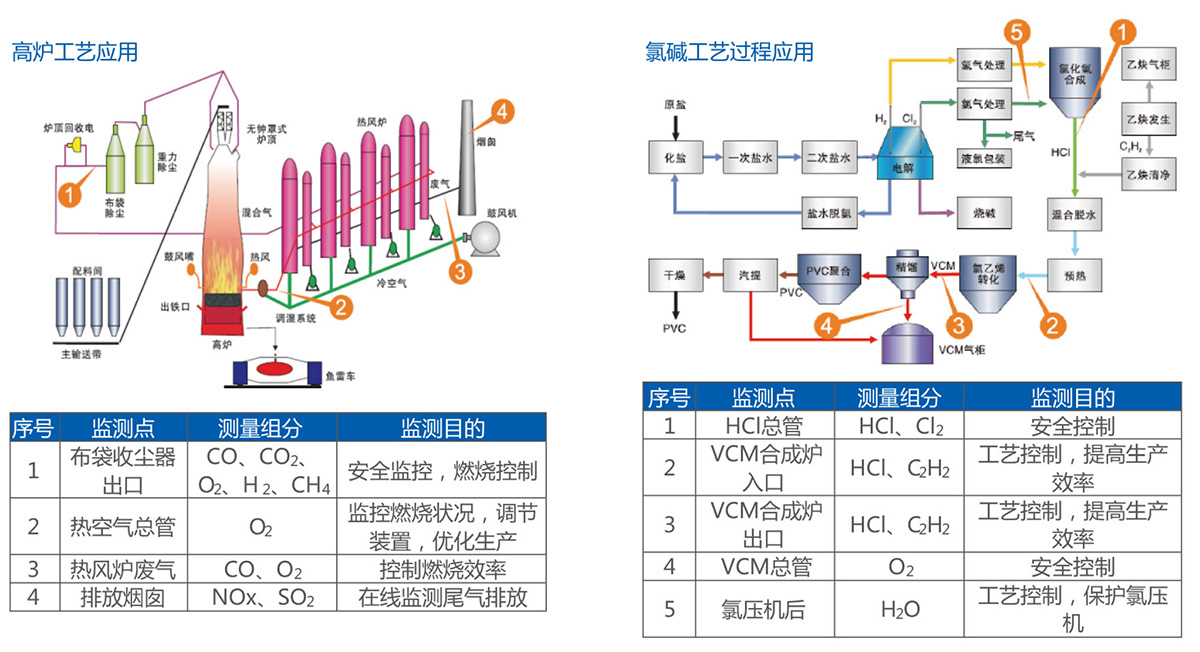

典型应用

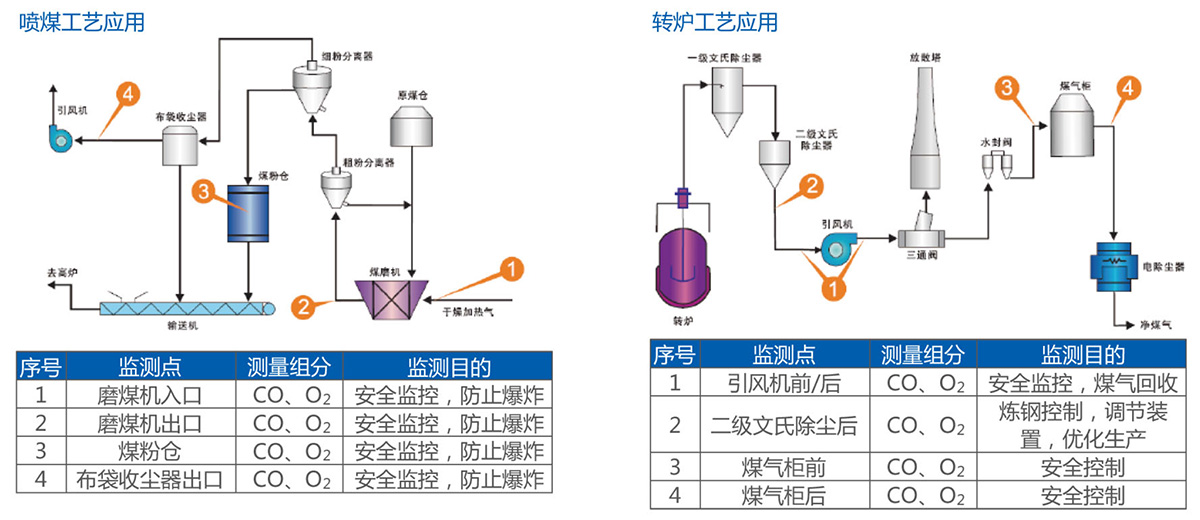

工艺应用
